X⁺ Architecture 플랫폼의 리더십 모델인 X-CUBE 90 with Elite는 더욱 강력해진 GPU로 만들어낸 향상된 이미지 성능과 새롭게 디자인 된 23.8인치 베젤리스 모니터의 몰입감으로 진단의 자신감을 향상합니다.
X-CUBE 90 with Elite는 더 깊은 투과력, 더 선명한 조직 표현, 더 높은 균일성과 향상된 해상도를 제공하며 이 진화는 우수한 필터와 이미지 처리 알고리즘의 최적화를 통해 가능해졌습니다.

Advanced X⁺ Architecture

eXtensive Insight

Powered by X⁺ Architecture

의료진이 정확하고 자신감 있는 진단을 하는데 있어 이미지 퀄리티는 매우 중요합니다.
X-CUBE 90 with Elite는 강화된 이미지 처리 엔진을 기반으로 X⁺ Architecture에 X⁺ Focus 기술을 탑재하여 이미지 선명도를 향상하였습니다.

X+ FIT

X+FIT은 Massive parallel beamforming 기술을 사용하여 이미지의 해상도, 대조도 및 균일성을 향상시키는 빔포밍&데이터 처리 기술입니다.
이 기술이 적용된 X-CUBE 90은 기존 자사 제품대비 4배 더 많은 데이터 전송 용량, 10배 더 빠른 전송 속도, 14배 향상된 데이터 처리속도로 고해상도 이미지를 제공합니다

X+ FOCUS

Advanced X⁺ Focus

X + Focus는 선명한 이미지를 표현하는 기술입니다. 임상적으로 유의미한 정보는 향상시키고 불필요한 노이즈(Noise)를 줄이고, 필요한 신호는 증강시켜 최적의 이미지 퀄리티를 구현하였습니다. X-CUBE 90 Elite에 적용된 향상된 X+ Focus 기술은 진화된 SRI 라이브러리, 최적화된 INV 모드 및 특수 이미지 처리 알고리즘을 통해 해상도, 투과력, 균일성 측면에서 이미지 성능 수준을 높였습니다.

전 후

X+ Crystal Signature

X⁺ Crystal signature™는 싱글 크리스탈(Single crystal)과 자사 특수 소재를 트랜스듀서에 적용해 고감도, 광대역의 선명한 이미지를 구현합니다.

: X⁺ Crystal Signature transducer
SC1-7H

: X⁺ Crystal Signature transducer
SL3-19H

Spatial Resolution
X10 데이터 전송 속도, X14 데이터 처리 속도 기반의
X⁺ FIT의 빔포밍 기술
Frame rate
X⁺ FIT의 Multi-beam receiving 기술
Sensitivity & Penetration
새로운 싱글 크리스탈과
특수 소재들을 적용한 X⁺ 기술

* Compared to our previous (E-CUBE Platinum)

eXpanded Capability

X-CUBE 90 with Elite는 확장된 기술력을 바탕으로 정확하고 객관적인 진단을 돕습니다.
단순 진단 그 이상의 서비스로 진단의 정확도를 높이고 향상된 진단 수행 능력으로 자신감을 향상시키십시오.

Liver Package

ATI(Attenuation Tissue Imaging)

간 내 초음파의 감쇄 계수를 정량적 수치와 함께 시각적인 컬러맵 정보로 제공하여 비알콜성 지방간 검사를 돕습니다.
SWE(Shear Wave Elastography)

횡파 속도를 측정하여 간, 갑상선, 유방 조직의 경도를 컬러맵 이미지 정보와 함께 객관적 수치로 제공하는 기능입니다.
CEUS(Contrast-Enhanced Ultrasound) with TIC

실시간으로 정맥을 통해 투여된 조영제가 혈관, 장기 조직에 확산되며 나타나는 여러가지 조영 양상으로 진단하는 기능입니다. CEUS와 함께 제공되는 TIC(Time Intensity Curve)분석은 표적 병변에 대한 동적 평가를 정량적으로 제공합니다.

General imaging

X⁺ MicroView

미세 혈류를 표현하는 혈관 이미징 모드로 미세 혈관의 저속 혈류를 관찰 할 수 있습니다. 이 기술로 그 동안 컬러 도플러에서 볼 수 없었던 저속 혈류 영역을 일반 컬러 도플러 수준의 빠른 프레임 속도로보 여줌으로써 정확한 진단을 할 수 있도록 지원합니다.

X⁺ pSWE

포인트 쉬어웨이브 탄성초음파(Point Shear Wave Elastography) 영상은 조직의 탄성도를 수치로 보여줍니다. 특히 결과의 신뢰도 지수(Reliability Index)를 표기하여 측정값의 신뢰성을 확인할 수 있습니다. 측정된 수치로 경화 정도를 알 수 있어 불필요한 조직검사를 최소화하여 환자의 불편함을 감소시켜줍니다.

CEUS(Contrast Enhancement Ultrasound)

실시간으로 정맥을 통해 투여된 조영제가 혈관, 장기 조직에 확산되며 나타나는 여러가지 조영 양상으로 진단하는 기능입니다. 간 내 종괴 감별 및 간 조직 검사, 간 섬유화 및 문맥압 항진증의 중증도 평가에 유용합니다.

DPDI(Directional Power Doppler Imaging)

DPDI(Directional Power Doppler Imaging)는 혈류 방향 정보를 보여줌과 동시에 컬러 도플러(Color Doppler)의 감도를 개선한 기술입니다.말초혈관의 느린 혈류 속도를 감지하는데 유용합니다. (신장혈관, 말초혈관, 중뇌동맥 등)

MSK

Needle Vision^™ Plus

Needle Vision^™ Plus는 빔 스티어링(Beam steering) 기술을 이용하여 침습적 검사 중 니들의 모양과 방향을 또렷하게 보여주는 유용한 기능입니다.

Elastography

탄성 초음파 영상은 외부 압력에 의한 조직 탄성도의 상대적 차이를 보여주는 초음파 영상 기술 입니다. 부가적인 병리학적 정보를 제공하여 불필요한 조직 검사를 줄이는데 도움을 줍니다.

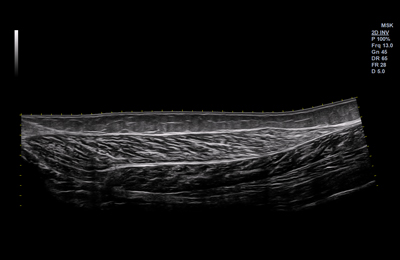

Panoramic

파노라믹 이미징(Panoramic Imaging)을 통해 극도로 넓은 수평 이미지를 관찰할 수 있습니다.

Women’s Health

Silhouette imaging

태아와 태반의 유리체와 같은 투명도를 제공하는 기술로서, 쉐도잉 효과를 사용하여 관심 구조의 윤곽을 명확하게 묘사하고 내부 구조를 동시에 보여 줄 수 있습니다.

Live HQ

Live HQ™는 향상된 볼륨 렌더링(Volume rendering) 기술로 광원(Light source)의 이동이 자유롭고, 최적화된 컬러 맵을 다양하게 제공합니다. 사실적인 볼륨 이미지로 태아의 해부학적 이해도를 높여 더 정확하고 빠른 진단이 가능합니다.

Elastography

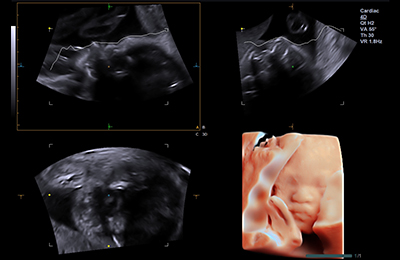

Depth View

보는 시점에서 Depth 방향에 따라 다른 컬러 맵을 적용하여 입체감을 주는 렌더링 모드입니다.

Clear Face

자동으로 태아 얼굴을 검출하여 얼굴을 가리는 부분을 쉽게 제거하는 기능입니다.

Cardio vascular

AutoEF

좌심실의 박출계수를 측정시 사용되는 자동 측정 도구입니다. 심실이완기말용적 (EDV), 심실수축기말용적 (ESV), 박출률 (EF)을 자동으로 분석하여 좌심실의 수축 기능을 평가하는데 유용합니다.

CUBE Strain ^™

보다 객관적으로 심근 기능을 평가하는 비침습적 검사 방법으로, 2D 심장 영상의 스펙클을 추적하고 심근 별 움직임을 수치화하여 정량화된 데이터를 확인할 수 있습니다.

Stress Echo

최적화된 검사 워크플로우로 운동 부하 심초음파 검사(Stress Echocardiogram)를 빠르고 편리하게 진행하여 관상 동맥 심장 질환의 조기 진단에 도움을 줍니다.

Auto IMT

경동맥 내막-중막의 측정하려는 부분에 선을 만들면 자동으로 두께를 측정하여 보여줍니다. 사용자의 숙련도와 상관없이 mm 단위까지 정확하고 빠른 측정이 가능합니다.

eXpanded Care

X-CUBE 90 with Elite의 섬세한 워크 프로세스는 의료진의 효율적인 업무 환경 그 이상을 생각합니다. 간편한 사용법은 의료진의 업무 효율을 높이고 환자를 생각한 트랜스듀서 디자인은 환자에게 편안함을 제공하여 진단의 퀄리티를 향상시킵니다.

X⁺ Assistant

X⁺ Assistant 사용 시 기존 대비 약 50% 이상 키스트로크(Keystroke)를 줄여 검사 시간을 절약할 수 있습니다. 애플리케이션별 가이드라인에 따라 등록된 최적의 스캔 프로토콜은 검사자의 피로도를 감소시켜 업무 효율을 높입니다. 또한 사용자 개인에 최적화된 애플리케이션 및 프로토콜 등록이 가능합니다.

X⁺ Auto Biometry

태아 무게를 측정하기 위해 필요한 4가지 항목(BPD, HC, AC, FL) 측정을 스마트한 인식 알고리즘으로 자동 측정하는 기능입니다. 이 기능은 빠른 검사 속도와 높은 정확도를 자랑합니다.

X⁺ Compare

PACS 서버나 하드 디스크로부터 환자의 과거 진단 영상을 불러와 비교하며 스캔할 수 있는 기능입니다. 같은 부위의 과거 영상을 비교하므로, 환자의 치료 정도와 효과를 쉽게 알 수 있어 환자 케어에 유용합니다. X⁺ Compare는 스캔 모드 뿐만 아니라, 리뷰 모드(E-View)에서도 사용가능합니다. * 초음파 영상만 가능합니다.

USB Real-time recording

초음파 스캔 영상을 실시간으로 USB 메모리에 레코딩하여 데이터의 저장이 쉬워집니다.
고화질의 동영상으로 저장되며, 원하는 동영상을 빠르게 기록하고 제공 가능합니다.

Transducer Technology

The primary data source for the creation of ultrasound images.

X⁺ Crystal signature^™

트랜스듀서 기술의 핵심은 고감도, 광대역의 음향 신호를 생성하고 이를 손실 없이 수신하여 디지털 신호로 변환하는 것 입니다. 알피니언 메디칼시스템은 트랜스듀서 개발 핵심기술을 보유하고 있으며 X+ Crystal SignatureTM는 자사의 축적된 기술력의 총 집합체입니다.

심리스 기술로 내구성 향상 (SL3-19H)
주사바늘에 손상 되거나 들뜨기 쉬운 러버 대신 내구성이 높은 특수 소재를 사용하여 내구성을 향상 시켰으며, 세척이 용이한 일체형 몰드로 청결도를 높였습니다.
10-25 MHz 고해상도 프로브 솔루션 (L10-25H)
알피니언의 트렌스듀서 라인업 중 가장 높은Ultra-high frequency 리니어 프로브로, Superficial한 부위를 보다 선명하고 정확하게 표현합니다.
편안한 그립감 (SVC1-8H)
가볍고 컴팩트해진 싱글 크리스탈 볼륨 컨벡스 프로브는 인체공학적인 디자인으로 그립감을 향상시켜 사용자 편의를 높였습니다.
* 기존 자사 트랜스듀서 대비 무게 20%, 부피 23% 감소
Patient FIT transducer (EV/EC2-11H)
기존 대비 팁 부피를 36% 축소하여 진단 시 환자의 불편함을 최소화 하였습니다. 환자의 편의성을 고려한 최적의 케어를 제공합니다.
* 기존 자사 트랜스듀서 대비

Clinical Image

Kidney X+MicroView
Kidney X+MicroView(2)
Liver-in-CF-mode
Lumbar Spine in 2D mode
Pancreas
Thyroid
Thyroid nodule in CF mode

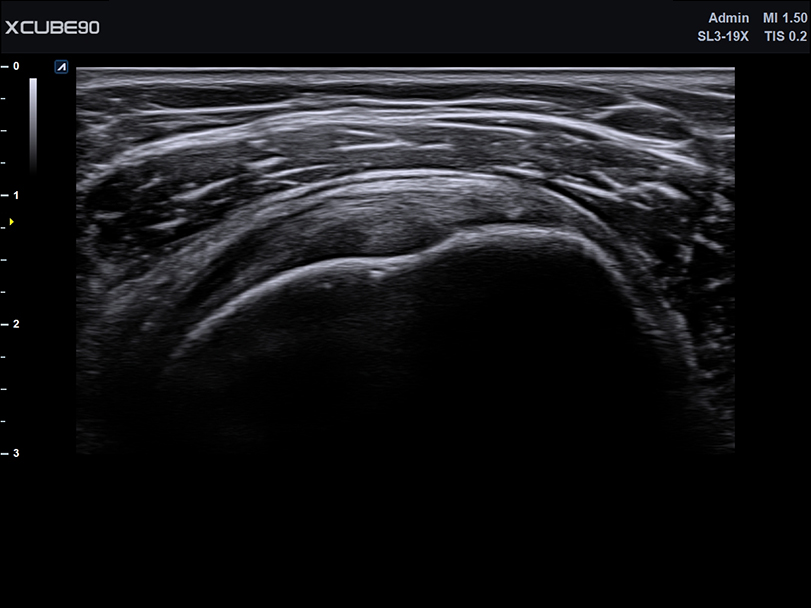

Shoulder in 2D mode
Breast cyst
Breast nodule in 2D mode
4 chamber-view
Uterus in 2D mode
4 chamber view TDI
Cardiac TDI in PW mode
Fetus face with Depth View
Fetal echo
Fetus cord brilliant flow
Surface fetal spine
Kidney-in-CF-mode
Gallbladder in 2D mode
Hepatic Vein
Portal vein
Portal vein X+MicroView

Intuitive design

for your daily practice

Antivirus Solution

부팅과 동시에 자동 바이러스 스캔 기능으로 환자의 정보를 보다 강력하게 보호합니다.
Time saving solution

배터리가 탑재되어 사용 중 이동이 가능하고 절전 모드(Sleep Mode)로 부팅 시간을 단축합니다.
Compact Size & Weight

컴팩트한 사이즈와 85kg의 라이트한 무게로 이동이 용이합니다.

Design & Ergonomics

01 02 03 04 05

0123.8 inch FHD LED Screen

더 넓어진 와이드 스크린과 선명한 고해상도 이미지를 지원합니다.
0212.1 inch tilting LCD color touch panel

더 넓어진 풀컬러 터치패널에 각도 조절까지 가능하여 사용자의 편의성을 극대화 하였습니다.
03320° Articulating Monitor Arm& ±90°, 60° Angle Adjustable Gel Warmer

인체 공학적인 디자인은 근골격의 피로를 줄여 줍니다.
04Motorized Control Panel

전동식 컨트롤 패널로 높이를 쉽게 조정할 수 있습니다
055 Transducer connectors

다양한 트랜스듀서를 교체없이 자유롭게 사용할 수 있어 진료의 효율성을 높입니다.

Transducers

SC1-7H
X+ Crystal Signature™ Convex

Application
Abdomen, EM, Gynecology, Obstetrics, Pediatric, Urology
SC2-9H

Application
Abdomen, EM, Gynecology, Obstetrics, Pediatric, Urology
SC2-11H
X+ Crystal Signature™ Microconvex(2~11MHz)

Application
Abdomen, Pediatric, OB/GYN, Urology, EM

L3-12X
Extreme-high density linear transducer (3-12MHz)

Application
Breast, EM, MSK, Vascular, Small Parts
L3-8H
High density low frequency linear transducer (3-8MHz)

Application
Breast, EM, MSK, Vascular, Small Parts

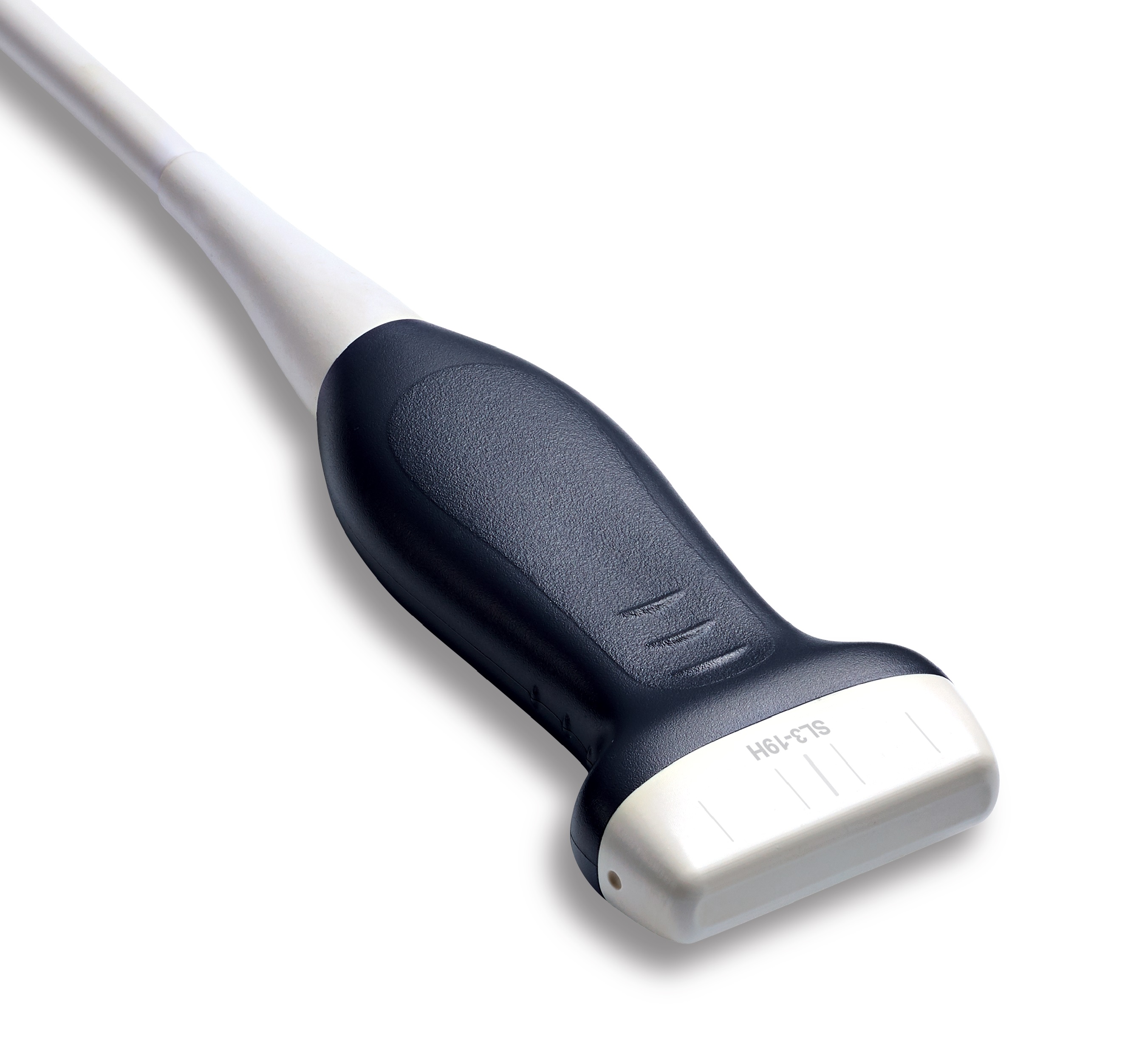

SL3-19H
X+ Crystal Signature™ Linear

Application
Abdomen, Pediatric, Gynecology, Obstetrics, EM, MSK, Vascular, Small Parts, TCD
L10-25H
Wideband Ultra High Freq. Linear

Application
EM, MSK, Vascular, Small Parts
SL3-19X
X+ Crystal Signature™ Extreme-high density linear transducer (3-19MHz)

Application
Abdomen, Pediatric, Gynecology, Obstetrics, EM, MSK, Vascular, Small Parts, TCD

SP3-8T
Single crystal phased array transducer (3-8MHz)

Application
Abdomen, Cardiac, EM, Pediatric
MP1-5X(New)
X+ Crystal Signature™ Phased Array

Application
Abdomen, Pediatric, Cardiac, EM, TCD

EV2-11H
X+ Crystal Signature™ Endocavity

Application
Gynecology, Obstetrics, Urology, EM
EC2-11H
X+ Crystal Signature™ Endocavity

Application
Gynecology, Obstetrics, Urology, EM

SVC1-8H
Single Crystal Volume Convex

Application
Abdomen, Gynecology, Obstetrics, Pediatric, Urology, EM
VE3-10H(NEW)
Volume Endocavity

Application
Gynecology, Obstetrics, Urology, EM
